X系列擺線針輪減速機產品特點及技術規格

      行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

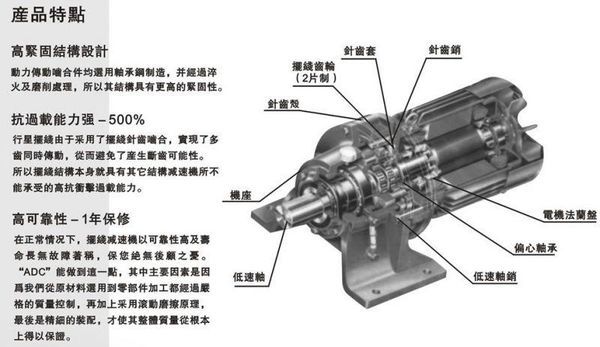

一、  擺線減速機產品特點

1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。

2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。

3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6. 拆裝方便，容易維修。

7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

二     擺線減速機技術規格

1 機型號:

按傳動比分為:一級、二級、三級。

一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。

兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

三級有8種機型：420，742，842，853，953，1063，1174，1285。

按結構型式分為：臥式、立式、雙軸型、直聯型四種。

2、傳動比：

一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。

兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。

三級減速的傳動比有：5841-658530

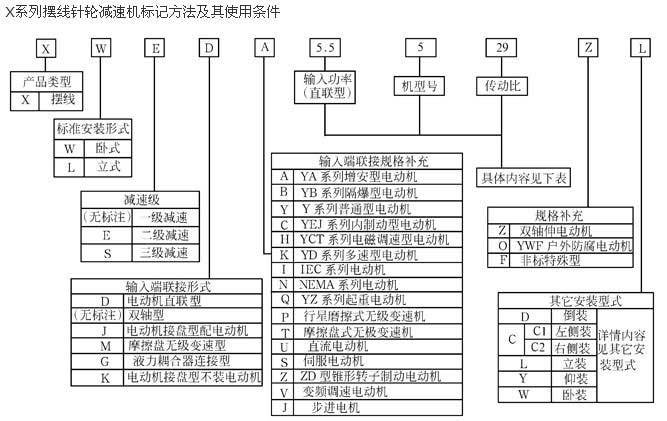

3、擺線針輪減速機型號及其其表示方法：
