一、ZQ(Jzq)型減速器

　　1型式

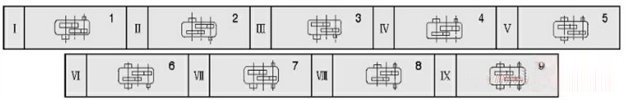

　　ZQ型減速器共有九種裝配型式見圖1，輸入軸伸為圓錐形，輸出軸端型式有圓柱型軸伸（Z型）、齒輪型軸伸（CA型）以及歐氏（十字滑塊）聯軸器型軸伸（F型）。

　　2.型號

　　ZQ:一減速機型號

　　50：總中心距(JZQ以mm為單位，即JZQ500)

　　20:一公稱傳動比

　　Ⅱ:一裝配型式

　　Z:圓柱型軸端（F為十字塊軸端-c、CA為齒輪形軸端）

　　標記示例

　　zq型減速器總中心距為50cm，速比i=40.17，第Jr種裝配型式，輸出軸為CA齒輪型，標記為：

　　減速器ZQ50-40-II-CA

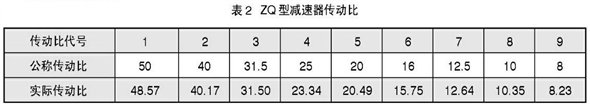

　　3主要技術參數

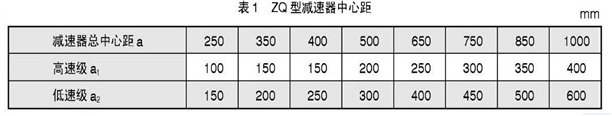

　　1)中心距以總中心距為名義中心距，見表1

　　4外形、軸端和安裝尺寸

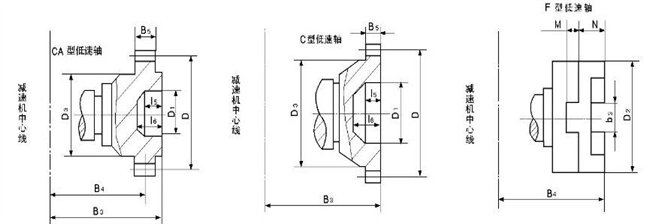

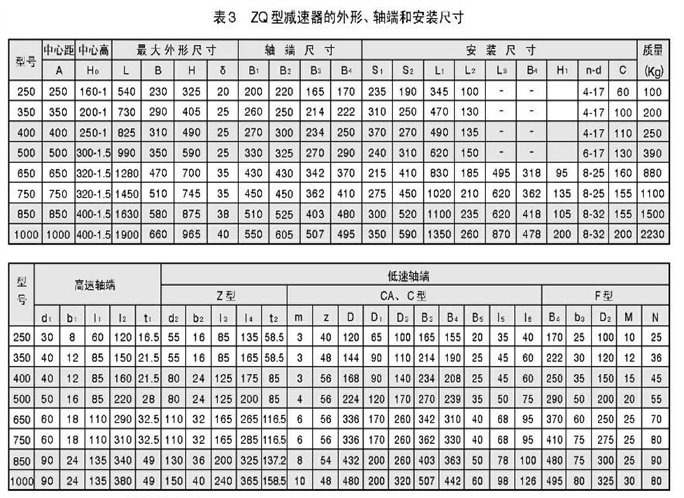

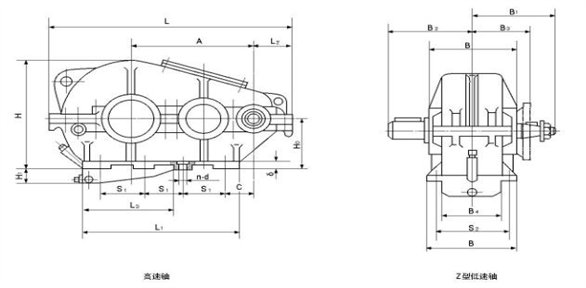

　　zq型減速器的外形、軸伸和安裝尺寸見圖2和表3。

　　5承載能力

　　ZQ(JZQ)、ZQH型減速器容許輸入功率見表5。

　　ZQ(JZQ)、ZQH型減速器輸出軸端最大容許扭矩和最大容許徑向力見表6。
