行星減速機系列
新型NGW系列行星齒輪減速機
時間:2017-05-12 16:17:23

新型NGW系列行星齒輪減速機

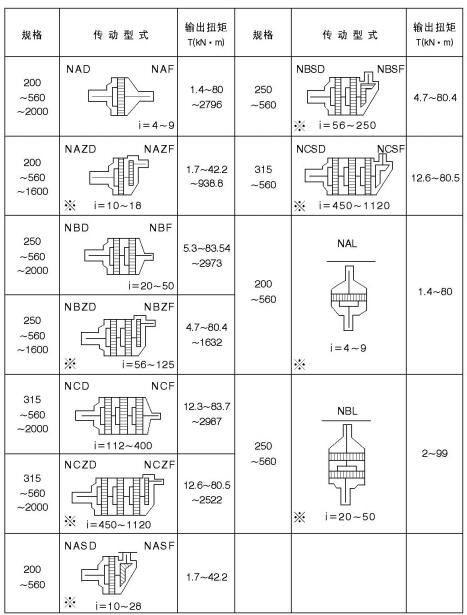

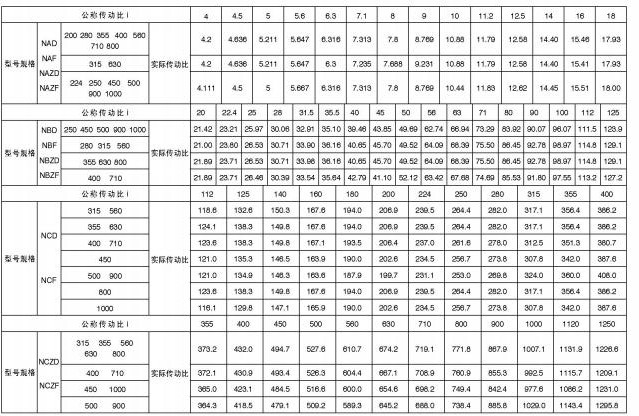

一、規格、型號、傳動型式、傳動比及輸出扭矩。

1

  二、主要特點

  1重量輕、體積小、在相目條件下比硬齒面漸開線圓柱齒輪減速器重量減輕1/2以上,體職縮小1/2-1/3

  2傳動效率高:單級行星減速囂n=0.98

  兩緩行星減速器n=0.96

  三級行星減速器n=0.94

  3傳動功率范目大,可由小于1千瓦到上萬千瓦,且功率越大優點越突出,經濟效益越高

  裝配型式多樣,可多面安裝,適用性廣,在符合給定制造條件下,運轉平衡、噪音小。

  5采用優質低碳臺金鋼滲碳淬火,外齒輪為6級精

  進工業國家同類產品水平。

  三、適用條件

  NGW型行星齒輪減速機標準包括NAD.NAZD.NB

  NBZF.NCZF十二十個系列及派生標準NASO.NASF.Nl

  設計

  主要適用于冶金,礦山,運輸、建材,輕工、能源、交通等行業。

  高速鈾轉速按其規格:

  200-800者不大于1500r/min

  900-1000者不大于1000r/min

  齒輪的圓周速度不大于15-20m/s,工作環境溫度為-40~+45℃,低于0℃,啟動前潤滑油應予熱至0℃以上。可正反兩像運轉。

  四、代號與標記方法

  減速器代號包括:型號、級別、連結型式、規格、傳動比、裝備型式、標準號。其標記符號:

  2-NGW型

  A--一級行星齒輪減速器

  B--二緩行星齒輪減速器

  C--三級行星減速器

  z——定軸倜“柱”齒輪

  S—螺旋“傘”齒輪

  D--底”座聯結

  F--“法”蘭聯結

  L--“立”式行星減速器

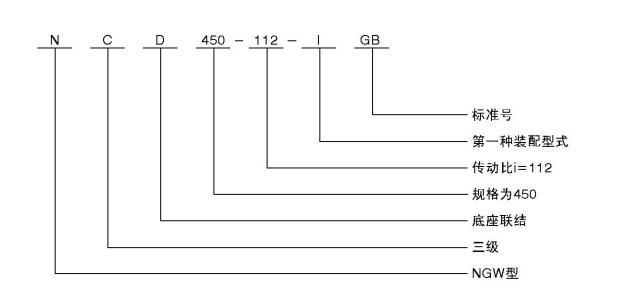

  標記示倒:

2

GB---標準號

I---第一種裝配型式

112---傳動比i=112

450---規格為450

D---底座聯結

N---NGW型

 五.型號規格種類及傳動比

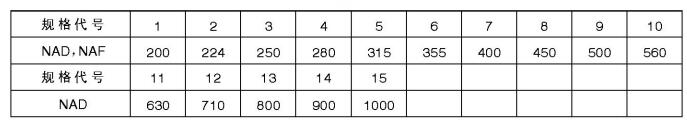

  1.NAD。NAF15個型號規格:

3

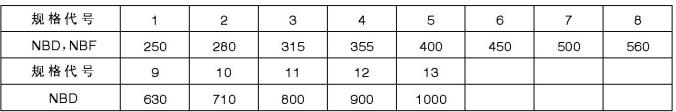

  2.NBD。NBF13個型號規格:

4

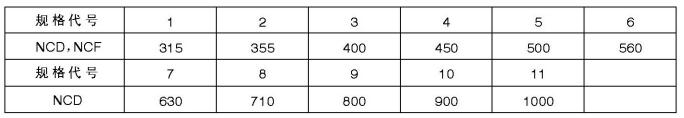

  3.NCD。NCF11個型號規格:

5

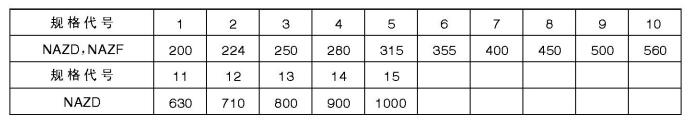

  4.NAZD.NAZF減速器13個型號規格:

6

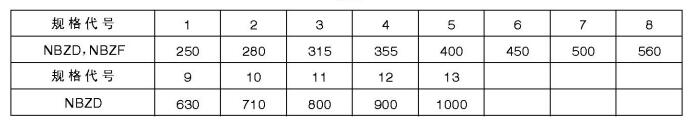

  5.NBZD.NBZF減速器13個型號規格:

7

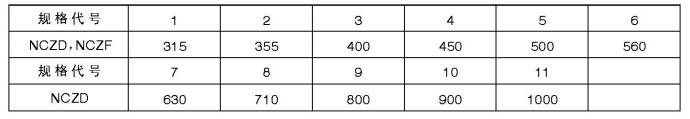

  6.NCZD.NCZF減速器11個型號規格:

8

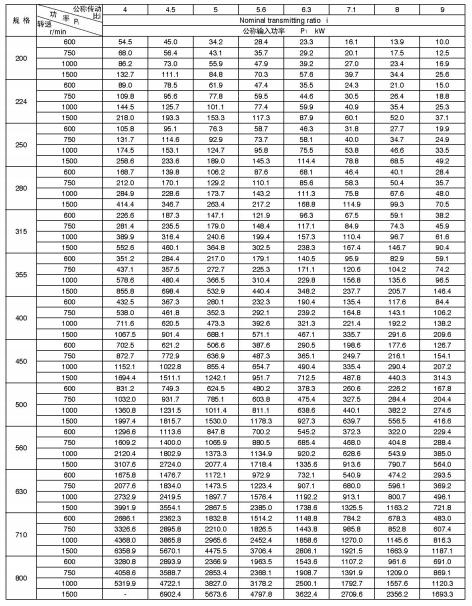

  六、形式尺寸與功率表

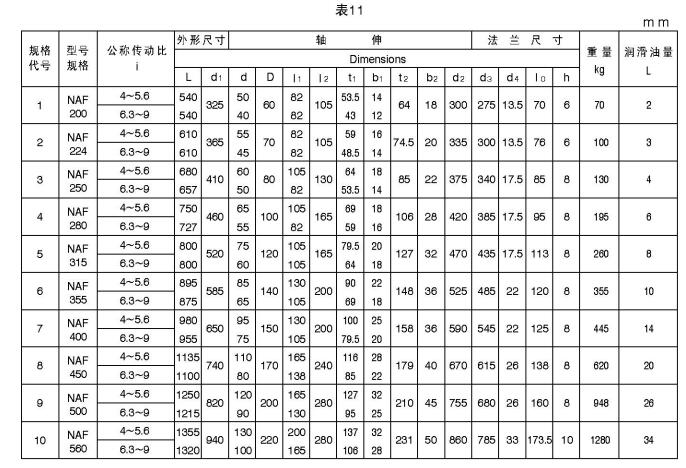

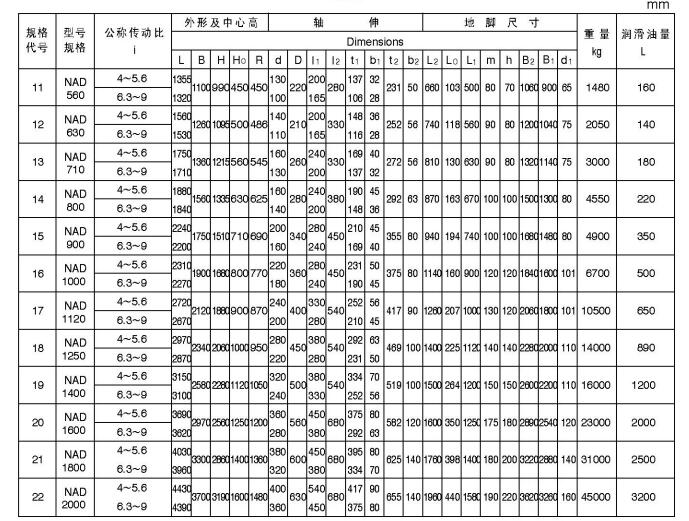

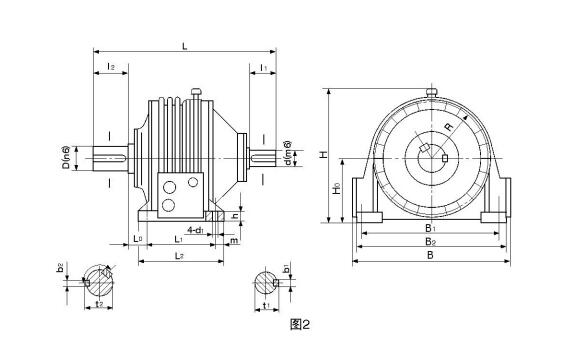

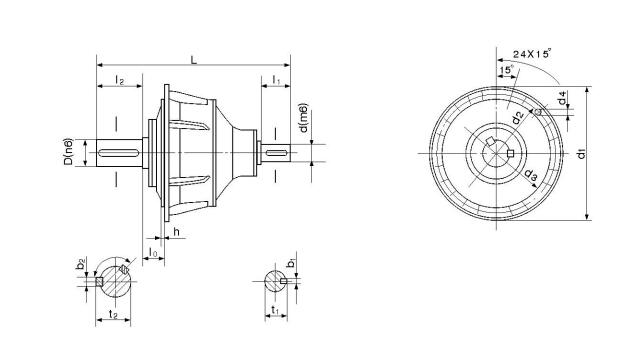

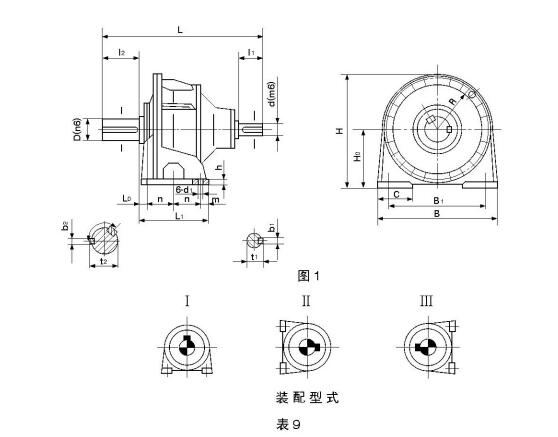

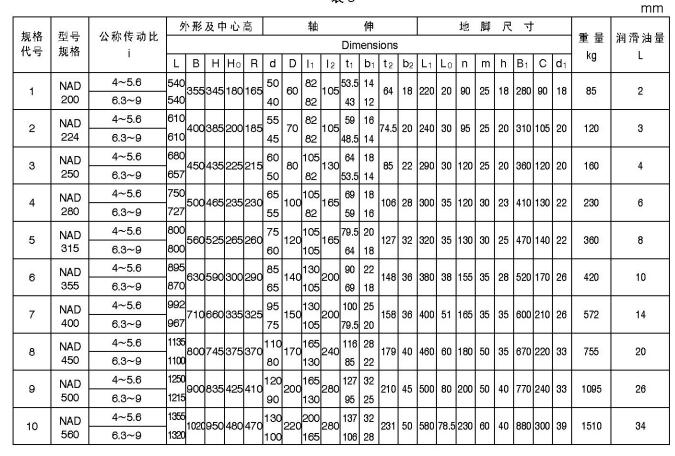

  1.  NAD、NAF減速器的形式尺寸見圖1--3.

  2  NBD、NBF減速器的形式尺寸見圖4-6.

  3  NCD、NCF減速器的形式尺寸見圖7-9

  4  NAZD、NAZF減速器的形式尺寸見圖10-12.

  5  NBZD.NBZF減速器的形式尺寸見圖13-15

         QQ截圖2017052710395891011

12141517
