行星減速機系列
NGW-S系列行星齒輪減速機
時間:2017-05-04 09:36:49

NGW-S系列行星齒輪減速機

一、概述

  本產品由弧齒錐齒輪傳動和行星齒輪傳動組合而成包括兩級、三級兩個系列的NGW型行星齒輪減速器主要用于

  冶金、礦山、起重、運輸及通用機械設備。其適用條件如下.

  1高速軸最高轉速不超過1500r/min:

  2齒輪圓周速度不超過13m/s

  3工作環境溫度為40℃-45℃-

  4可正、反向運動正向順時針為優選方向).

  二、型式與尺寸

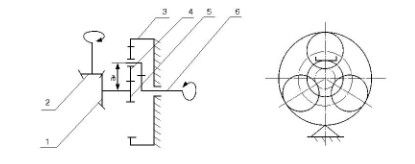

  1 傳動簡圖及裝配型式如圖4、圖5。

 圖5NGW-S裝配型式

  2型號與標記

  a 減速器的型號:包括減速器的系列代號、座機號、傳動級數、傳動比代號、裝配型式。:

  b 系列代號:由行星減速器NGW和組合合級弧齒錐齒(傘齒)輪的(傘)字漢語拼音字頭S組成,“NGW-S”代表系列代號。{

  規格:機座號、傳動級數、傳動比代號及裝配號及裝配型式用順序數字表示之。

  標記示倒

II   第II種裝配型式

35.5   公稱傳動比

A   改進型

2   兩級減速器

7   7號機座

NGW-S   系列代號

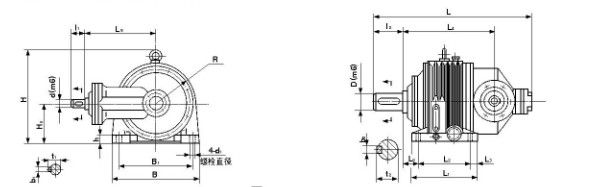

3.NGW-S兩級減速器型式與尺寸見圖6

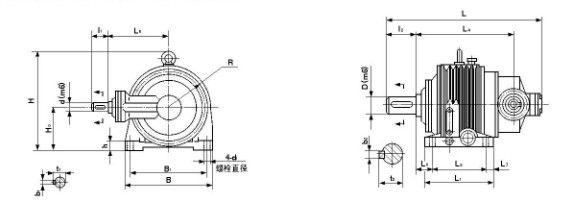

4.NGW-S三級減速器型式與尺寸。
